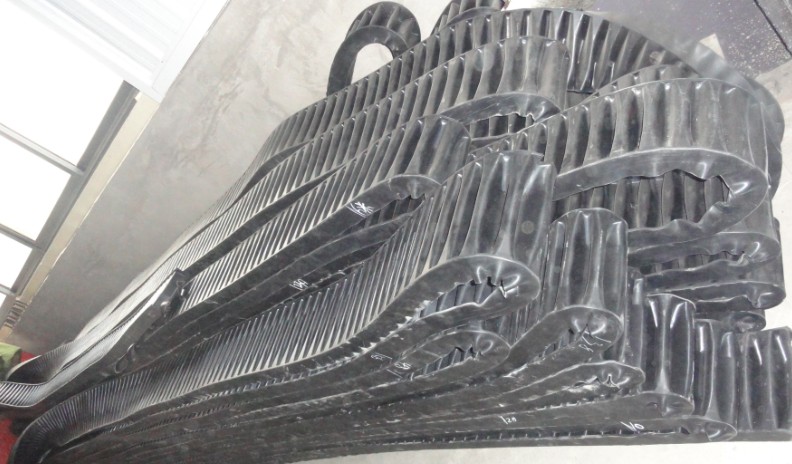

波形挡边输送带








产品优点及用途:增大了输送角度(30~90度)面积小,投资少;输送量大,提升高度更高;从水平到倾斜(或垂直)能平稳过渡;适宜输送易散落的粉状、粒状、小块状等物料,能耗低、结构简单、胶带强度高,使用寿命长。挡边和隔板的底部和基带热硫化成一体,挡边和隔板的高度可以达到40—630mm,输送量可从1m3/h到6000m3/h。在挡边中加贴帆布以加强挡边抗撕裂程度,波状挡边带柔顺灵活,能够保证输送带平稳的通过头轮和尾轮。
产品结构: 高强力高耐磨基带,具有更大的横向刚度和纵向柔性。

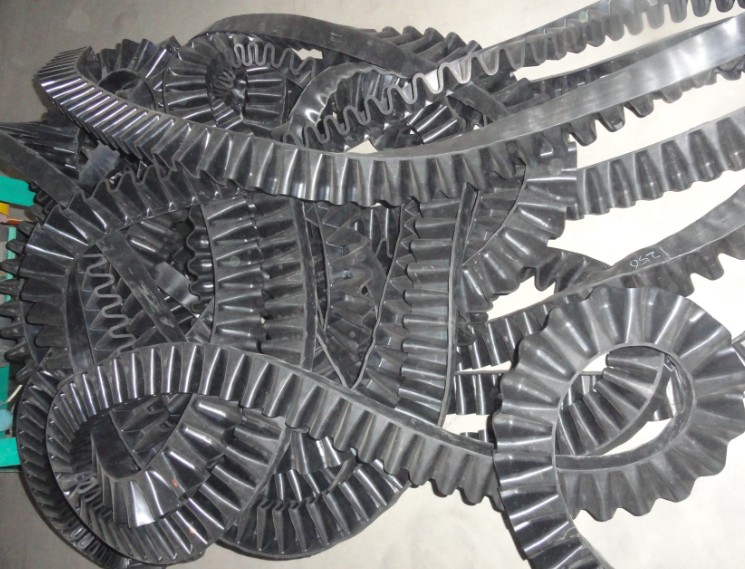

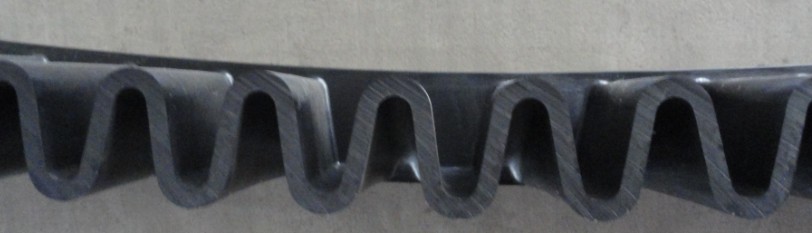

高强力热硫化橡胶波状挡边。
防止物体下滑的横向隔板。
产品规格:基带宽度400mm——2200mm
阻燃波纹挡边输送带是由阻燃织物芯输送带为基带,以及阻燃波纹挡边、横隔板按照一定尺寸组成。该产品特殊的结构可满足大倾角、大运量物料输送的要求。本产品安全性能可靠,适用于煤矿井下运输煤炭。本产品安全性能可靠,适用于煤矿井下运输煤

挡边
型号
挡边高
(H)
波幅
(BW)
波距
(T)
底板宽 每米平方数
(SK)
配用隔板
(H)
隔板
型号
板底宽
(F)
每米平方数
(CTK)
S 60 44 42 45 0.61 50 TC 55 0.55
S 80 44 42 50 0.75 75 TC 70 1.29
S 120 44 42 50 1.69 110 TC 100 1.76
S 160 65 65 80 2.68 150 TC 100 2.24
S 200 70 65 90 3.53 180 TC 160 3.39
S 240 80 65 90 4.75 220 TC 160 5.00
S 300 90 70 95 7.03 280 TC 180 7.05
计算方法:挡边输送带带总平方米={带宽×[布层数+(上胶+下胶)÷1.5]×周长}+
(周长×2×SK)+[(周长/间距)×有效带宽×CTK]
花纹带总平方数=带宽×[1+布层数+(上胶+下胶)÷1.5]×周长
普通运输带平方数=带宽×[布层数+(上胶+下胶)÷1.5]×周长
